Futaba/Robbe F14 Navy

[Patjabix]

Salut
Juste parce que je ne suis sur d'avoir compris: tu as branché dans la radio le module multiprop (avec les potars) ou le module multiswitch (avec les inters)?
La paire module multiprop (dans la radio) / decodeur multiprop fonctionnait-elle avant de commencer les modifs ?

[Suzu-Kid]

Salut à toi Patjabix
Avant il y avait de branché dans la radio le coder multiprop et le multiswitch ensemble et tout fonctionnait.
A la remise en route de la radio, le multiprop a fonctionné mais pas parfaitement, jusqu'a ce qu'il ne fonctionne plus, donc avant les modiffs.
J'ai pensé a un manque de puissance de l'accu, donc je l'ai remplacé et c'est pareil...... J'ai pulvérisé de partout du nettoyant contact, le récepteur marche parfaitement lui.
Donc voilà j'en suis là......
Je vais proposer un échange entre un décoder multiprop et un multiswitch que j'ai en rab pour voir un peu. Je voudrais pas tout racheter sans savoir ce qui fonctionne pas.....

[Jacky-Soum]

Salut Suzu-Kid !

Ta réponse à Patrice conforte en partie ce que j'avais compris par rapport aux photos ; ce qui m'inquiète d'avantage, c'est la précision sur le début de la panne !
Il y aurait bien dans ce cas un doute soit sur le codeur Multi-Prop, soir sur le décodeur !

Donc, le double test que tu peut faire, c'est :
- 1 : remplacer le décodeur multi-Prop par le décodeur Multi-Switch tout en conservant de codeur Multi-Prop ; cela peut paraitre idiot, mais, comme je l'ai déjà écrit, cela fonctionne !
Quelques petite lampes 6 Volts branchées en volant sur un connecteur qu'on passe sur plusieurs sorties suffisent pour voir ce qui se passe.
Bien évidement, le changement d'état des sorties du décodeur Multi-Switch se fait uniquement sur les positions extrêmes des potars...

Si rien ne se passe, alors, 2eme test :
Cette fois, c'est le codeur Multi-Prop que tu remplace par le Multi-Switch et tu câbles le décodeur Multi-Prop sur le récepteur.
Dans ce cas, si ça fonctionne, les servos raccordés sur le décodeur vont prendre les 3 positions possible produite par les inters 3 positions, à savoir neutre, course extrême à droite, course extrême à gauche.

Enfin, si aucune de ces 2 configurations ne fonctionne, en dernier recours, tu test, (logiquement !) le codeur Multi-Switch avec le décodeur Multi-Switch.

Si cela ne fonctionne pas non plus, il faudra, hélas, considérer que la panne provient soit de la carte "Multi-Adapter", mais je n'y crois pas trop (à moins d'une soudure sèche ?? ), soit de la carte principale de l'émetteur, ce qui est nettement plus ennuyeux !
Mais, sait on jamais, une soudure sèche, là aussi, ou de la corrosion entre deux pistes peut provoquer une panne...

Bon courage pour la suite et prends ton temps pour faire les tests dans l'ordre, sans faire de boulettes de branchements ; ce serait bête de finir de cramer le matériel !

Cordialement de jacky-Soum

[Suzu-Kid]

Salut Jacky
merci pour ces tests à faire, le 2ème j'ai compris, je vois ça demain car ce soir on a du monde à la maison...........
Pour le 1er tu parles de lampes, comment dois-je faire le montage stp, je vois pas trop............

[Patjabix]

Jacky, tu confirmes qu'un codeur multiswitch fonctionne avec un décodeur multiprop, et vice versa ?

Perso j 'ai un gros doute...

[Suzu-Kid]

Jacky, tu confirmes qu'un codeur multiswitch fonctionne avec un décodeur multiprop, et vice versa ?

Perso j 'ai un gros doute...

Je confirme..................

[Suzu-Kid]

Jacky
Test 2 fait et ça fonctionne............... ........... pour faire le 1 j'attend plus d'explications, j'ai pas tout compris.........

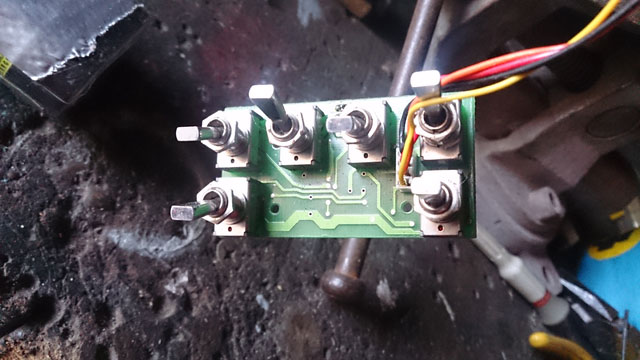

Donc branchement de l'encoder multiswitch

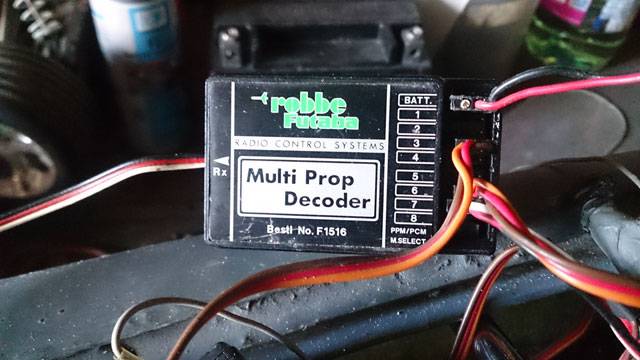

Avec le décoder multiprop


2 fonctions marchent nickel 1 à peaufiner. Je m'explique.
2 servos commandés en tout ou rien pour commande du schnorchel et de l'ouverture des portes TLT
1 servo modifié pour que son fonctionnement soit comme un petit moteur, donc potard au neutre = stop, un sens le moteur tourne sans fin, retour au stop et idem dans l'autre sens. Branchement sur un inter 3 positions, et là pas de neutre, soit il tourne dans un sens soit dans l'autre

Donc j'en déduit que c'est le coder du multiprop qui fonctionne plus, c'est bien ça????

[Jacky-Soum]

Salut Patrice !

Jacky, tu confirmes qu'un codeur multiswitch fonctionne avec un décodeur multiprop, et vice versa ?
Perso j 'ai un gros doute...

Il n'y a aucun doute à avoir car j'ai testé et ça marche !

La raison est simple : dans tous les cas, on code un créneau standard ; seule change la manière de l'exploiter !

Dans un cas, on l'aiguille simplement vers un servo parmi 8 avec le décodeur Multi-Prop, dans l'autre cas, on décode ses deux positions extrêmes pour activer (ou pas) deux transistors qui alimentent ensuite ce qu'on veut en sortie du décodeur Multi-Switch !

Donc, Suzu-Kid, pour le dernier test à réaliser, il te faut juste deux câbles de servo standards, fils noir, rouge et blanc (sans servo au bout... ) et deux petites lampes 6 volts.

Sur un des câbles, tu isole le fil blanc car il ne sera pas utilisé ; les fils restants vont te permettre d'alimenter le circuit de sortie du décodeur Multi-Switch, le fil noir sur le moins et le fil rouge sur le plus de la batterie que tu utilises pour alimenter ton récepteur.
Ce câble est à brancher sur la prise marquée "BAT" sur le décodeur et en utilisant la batterie de réception, on limite les risques de dégâts en cas d'erreur....

Sur l'autre câble, tu branches un fil de chaque lampe sur le fil rouge, qui va amener le plus sur les lampes ; ensuite, tu branches l'autre fil d'une lampe sur le fil blanc, et le dernier fil de lampe restant est à brancher sur le fil noir du câble.
Je ne pense pas qu'il soit utile de faire un schéma pour ça ; c'est tout simplement le branchement représenté sur la doc des modules...

Après, pour tester, il suffit de brancher ce câble dans la prise de la voie à tester et à actionner la commande correspondante sur l'émetteur ; comme je l'ai écrit plus haut, si c'est un potar, tes lampes vont s'allumer et s’éteindre suivant les positions extrêmes de ton potar !
Et si c'est un inter, et bien les lampes vont "recopier" l'état (ou, si tu préfères, la position) de l'inter correspondant !

Pour répondre à ta question sur la panne éventuelle du codeur Muti-Prop, cela semble en effet être lui le coupable !
Ce que tu vas pouvoir confirmer en effectuant le test "1" !

Quand à ton moteur de servo qui ne connait pas le neutre c'est un peu normal car le circuit d'un servo est calculé pour avoir une zone morte autour du neutre la plus faible possible, ce qui est le gage de la précision de positionnement du servo.
Dans le cas présent, il est fort probable que tu puisses régler le neutre sur une voie "normale" de l'émetteur (c'est plus facile car possible sur le manche et sur le potar du circuit de servo) mais cela sera plus délicat sur une voie de Muti-Prop à cause, entre autre, de la fréquence de rafraichissement du signal et de son instabilité éventuelle, plus le réglage du potar du circuit de servo qui est précis au quart de poil !

Bon courage et bon dimanche !
Cordialement de jacky-Soum

[Suzu-Kid]

Merci Jacky pour ton savoir................
J'ai fouillé dans mon bazar et n'ai pas trouvé d'ampoules 6v, donc pas grave, je ferais pas le test..........
Je vais essayer de trouver un coder en bon état sinon je laisserais celui-ci et trouverai une soluce pour l'ancre sur une autre voie...........
En tout cas un énorme merci à toi. J'espère un jour pouvoir faire ta connaissance "en vrai" pour discuter et surtout
Merci
Amicalement

[Jacky-Soum]

Salut Suzu-Kid !

Normal, le forum c'est fait pour ça !

Pour les lampes, si tu en as des petites en 12 volts, par exemple le modèle monté sur les trains miniature, ça fait l'affaire aussi !
Car sous 6 volts, elles s'allument suffisamment pour voir si ça marche ou pas !

Quand à nous rencontrer, on peut toujours espérer !
Pour le moment, mon point le plus au sud, c'est GOUDARGUES au mois d’août, mais je vais peut être venir en Septembre à BAGNOLS sur CEZE ;

Et, qui sait, peut être au Grand Salon de la Maquette à Perpignan !
Mais bon, ça, c'est pas encore fait....

Cordialement de Jacky-Soum
