Bonjour à tous,

Est ce que quelqu'un saurait le câblage pour le bts de Norbert Bruggen mais avec un seul interrupteur fin de course plein au lieu de deux. Merci beaucoup par avance.

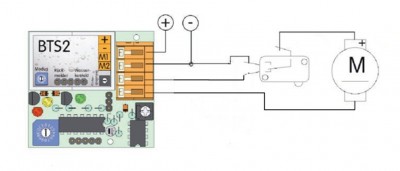

Voici le câblage pour 2 interrupteurs :

Je ne sais pas si c est cela que tu cherche

Voici un document de tecnimodel PATJABIX pompe KAVAN circuit deparasitage Graupner



Uploaded with ImageShack.us

Pour eviter l eclatement du balast personellement je vais employer un pressostat voir tecnimodel je supose que le raccordement se fait au circuit auxiliaire 4 et 5 eme broche ; comme le pressostat est en contact NO relage sur C

concernant ces broches 4 et 5; elles sont prevue pour un detecteur d eau pour une fiche avec fil ecarte de quelque milimetre a l interieur du sm ( tecnimodel Patjabix)

le reglage sur c ; vidange immediate du balast (idem Patjabix)



Uploaded with ImageShack.us

J attends confirmation pour le racordement electrique

A+ Leo

Salut

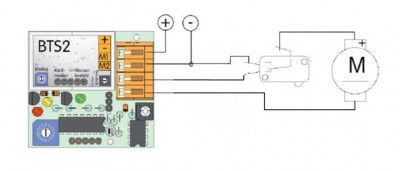

Ce câblage devrait aller ?

Bonjour,
non Patrice, il y a une prise faite pour çà sur le BTS de chez Norbert.
Morysse a raison, le switch de fin de course se branche sur la broche 4 et 5 comme le pressostat (qui est un vulgaire switch en fait) ou le capteur de présence d'eau. Quand le contact est fermé, le ballast se coupe.
Il faut donc bien câbler le micro-switch pour qu'il soit tout le temps ouvert et soit fermé lorsqu'il est actionné.
Ce sont les deux broches complètement à droite sur la série de 5 (en bas au centre sur la photo du BTS , juste à coté du potar de réglage failsafe)

Bonne journée et bon cablage
A+
Aurélien

Cher Aurelien

le branchement electrique du pressostat n etait pour ma part qu une hypothese ceci dit LE SCHEMA POSTE PROVIENT DE TECNIMODEL PATJABIX

J attendais une confirmation d un specialiste ; MERCI : mon probleme est aussi resolu

Avec toute ma sympatie

A+ Leo

Salut Aurélien,

Es-tu sûr ? Si ma mémoire est bonne (rien n'est moins sûr ) le contact de détecteur d'eau déclenche la vidange, ce qui n'est pas le but recherché ici.

bonsoir,

merci a tous pour votre réponse.
Merci Patjabix, après moult essais de câblage le bts fonctionne a part un petit souci. je m'explique, manche au neutre, microswitch pressé la pompe fonctionne . Ce qui fait que une fois le fin de course atteint la pompe s'arrête logique sauf que une fois le manche remis au neutre, la pompe vide le ballast jusqu'à ce que le microswitch ne soit plus activé, le piston recule donc pendant a peu prés 1 cm après chaque remplissage. est ce que c'est normal ou bien une correction dans le câblage peut corriger ca? merci

ps : j'ai fait une petite modification sur le câblage pour que le vidage corresponde bien a la LED vidage et idem pour le remplissage : inversion des fils au niveau des bornes m1 et m2 du bts.

Salut,
Donnes-nous le câblage que tu as réalisé.

Patjabix a écrit :Salut Aurélien,

Es-tu sûr ? Si ma mémoire est bonne (rien n'est moins sûr ) le contact de détecteur d'eau déclenche la vidange, ce qui n'est pas le but recherché ici.

Oui sûr et certain, j'ai monté il y a quelques mois un Delta pour un client. Le "druck schalter" ou pressostat en français , qui se branche sur ces fameux pin 4 et 5, coupe le ballast pour éviter l'explosion du baxter quand la pression monte lorsque le baxter est plein (D'autant que dans le kit du Delta il faut le faire soit même le baxter avec une feuille de caoutchouc fournie et de la cyano spéciale caoutchouc (Loctite 406)....
Pour un switch c'est la même chose, mais il faut que le swicth, comme je l'expliquais plus haut, soit monté en positon "ouvert" en fonctionnement normal, et qu'il soit fermé lorsque le piston ou la poche arrive en fin de remplissage. En plus clair : quand le contact est établi entre la pin 4 et la pin 5, le ballast est coupé (mais pas de vidange dans l'autre sens, le ballast s'arrête, on peux juste l'actionner dans le sens de la vidange (heureusement! )
Bonne soirée
Aurélien
