Salut à toi Jacky
Ok , je viens de comprendre le truc après 3 lectures du post ; je vais donc renforcer l'axe entrainé pour être tranquille .
Le disque moteur tient car il est renforcé par le moteur et l'entrainé est déséquilibré : y mettre un axe au travers de la flasque amovible ?
L'origine du problème vient certainement d'un grippage de l'entrainé et qui casse (manque de lubrification) . Peut-être en rajoutant une bague autolubrifiée sur cet axe .
En tout cas merci pour l'avertissement .
Les copains ont hâte de le voir naviguer , même en surface ; mais il est si bas sur l'eau que ce serait dangereux de s'y risquer tant qu'il n'est pas étanche comme pour plonger .

ça y est , j'ai modifié l'axe entrainé de la pompe ; j'ai déniché une fraise diamant dont l'axe fait 2,30 de diamètre , l'engrenage entrainé faisant 2,35 . un gros coup de chance . Donc j'ai coupé le téton plastique que j'ai remplacé par l'axe que j'ai fixé dans le renfort côté moteur et j'ai percé le capot en regard pour équilibrer l'ensemble ; le trou du capot n'est pas débouchant et est légèrement supérieur à l'axe de façon à ne pas brider l'ensemble . Ensuite j'ai du roder le mécanisme que j'ai rehuilé . Maintenant le fonctionnement est doux et régulier et l'axe ne risque plus de se couper .
Il n'y a plus qu'à concevoir et installer le système de refroidissement et en tester l'efficacité .

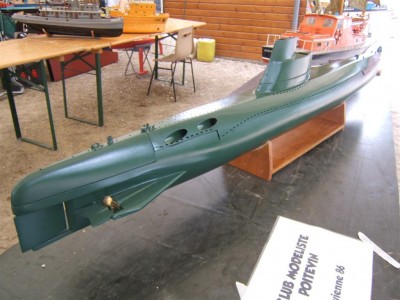

Bonjour Sinago pourrais tu mettre des photos de ton modèle que tu réalise ..

Ok Aréthuse on va essayer ; Je manque de photos de détail pour le pont car accès interdit à St Nazaire.
Tu trouveras plus de détails sur mon blog car les photos sont plus faciles à placer.

ouah.. bien réussit merci Sinago

Superbe

Merci pour vos compliments ,
toute ma coque est lisse car elle était soudée ; j'ai fait de même pour le pont dont je ne connais pas les détails . Les trous d'évacuation d'air et d'eau sont plus grands que la réalité car à l'échelle l'eau restait prisonnière : j'avais prévu les évacuations en 1mm mais j'ai dû les reprendre à 2mm avec ma dremel montée en faiseuse .
Je recherche la dimension du sas AR se trouvant au niveau des TLT AR , car je compte m'en servir pour une sécurité statique du type bobinot flotteur et qui déroule un fil de pêche .

haaa ouai très jolie

Il est joli ce bateau , ce VERT lui va trés bien

chapeau

Merci ,
ce vert , à oui , pas facile car pour certains c'est un vert cul de bouteille ; pour d'autres un vert sale ( caca)
L'ennui c'est qu'il n'y a pas de photo couleur le concernant et que les sous-mariniers qui l'on connu à cette époque ne sont pas légion . Je n'arrive pas non plus à avoir de photo correcte des aérien hissés . Toutes celles en ma possession ont les aériens détruits par télescopage
Mais c'est ce qui fait tout l'intéret de cette construction
