bha ! moi je vous grille à tous

Tu veux faire des courses de barbecues

Pablo /Rackham

On va boire un café !

bonjour PABLO il faudra que tu prévois d'en faire plusieurs j'ai l'impression que tu vas avoir des clients ... et merci pour les dimensions

Salut gerard ,
en voyant ton petit sous marin , je me suis souvenu , que cet été , j'ai eu entre les mains un très vieux jouet : un sous marin à clef qui plongeait.
le lest se déplace à l'intérieur en fonction de l'etat du ressort, ce qui lui permet de plonger et de remonter.
par contre je ne l'ai pas vu en fonction !
voici une autre piste de motorisation !
allez bon courage et transmet ta passion à ton petit fils !
philippe

Salut
Aujourd'hui, première mise à l'eau... Et Galère...
Le soum est trop lourd...
Il coule comme une pierre...
J'ai fait un essai en le bourrant de polystyrène, et là il flotte, mais il n'y a plus de place pour la propulsion
La décision est prise de rendre la coque étanche en fermant le massif et en virant le joli périscope, puis en faisant une gorge pour mettre un loint torique sur les extrémités avant et arrière...
Faut que je me grouille, je voudrait bien faire les tests samedi e dimanche à Subnautica

Gérard,tu comprends maintenant pourquoi je te demandais si tu laissais entrer l'eau dans le tube.
Le tube de PVC seul ne flotte pas,en plus il y a l'hélice, le caoutchouc , les volets ,le lest.
Ce ne sont pas les deux morceaux de bois avant et arrière qui vont te sauver!
Allons Gérard,réfléchis,et bon courage pour la suite,mais attention tu retombes sur les problèmes d'étanchéité de nos soums.
Il ne faut pas appliquer la maxime de Coaxial je crois "pourquoi faire simple si l'on peut compliquer"
Amicalement Marcel

Salut,

Pourquoi ne pas "simplement" régler le soum en ajustant la quantité de mousse ?

Car faire un modèle étanche = galère

Ce c'est que mon avis, et je le partage

Salut
> Marcel : Tu as raison pour le poids du PVC, mais je pensais (à tort) que les deux parties en bois et les barres de plongées en extrudé (léger) suffiraient avec un leger ajout de mousse.
Pour une bonne stabilité, j'ai été obligé d'ajouter une quille métallique, et un safran avec sa charnière, ça n'a pas arrangé mon devis de poids
> Pat : Je ne peux pas équilibrer à la mousse, car il faudrait remplir quasi complétement le tube, et donc plus de place pour le système à élastique.

En fait, je suis resté (pour le moment) sur l'étanchéité du tube, ce n'est pas le plus simple mais je vais essayer...

J'ai procèdé de la façon suivante :

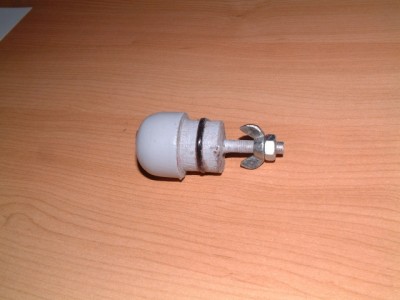

- Une gorge dans la partie cylindrique des bouchons avant et arrière et un joint torique acheté chez la reine Merline
- Fermeture du massif avec un morceau de mousse taillé, entré en force et collé à la cyano, puis enduit au synto pour un meilleur aspect
- Fermeture des entrées d'eau que j'avais faites au pistolet a colle
- Ajout d'un joint torique sur l'arbre d'hélice

J'ai testé la coque : tout va bien elle est étanche...

Mais... Le joint torique de l'arbre d'hélice oppose une vraie résistance à la rotation, la "puissance" de l'elastoc est assez faible, et cette résistance diminue beaucoup le nombre de tours d'hélice que pour la même tension sans le joint.

Nouvel essai mais sans le joint... Il y a une petite entrée d'eau à ce niveau, mais vraiment petite, avec un peu de vaseline sur l'arbre et la rondelle de portée, j'espère que la tension de l'élastique plaquera bien l'ensemble et diminuera l'entrée d'eau.

Après trois éssais il n'y avait qu'une goutte ou deux dans la coque...
La décision est prise (pour le moment) de laisser comme ça et de vider avant chaque départ : Ce n'est pas trop dur, juste retirer un bouchon.

Ensuite : Essais d'équilibrage... Le soum flotte, c'est déjà un point positif, mais l'avant est trop léger...
J'ajoute un plomb : 10 gr... puis 15, puis 20, puis 25, puis 30... Toujours l'avant en l'air...
A 35 gr il se stabilise, mais il est de nouveau trop lourd et il coule

Il va falloir allèger l'arrière...

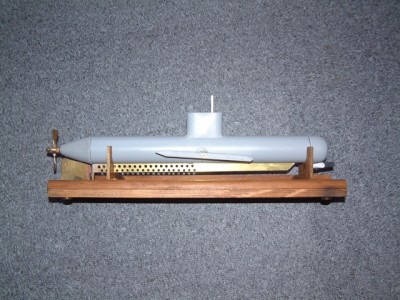

Je démonte la quille en laiton et je perce dans la partie arrière une série d'un quarantaine de trous diam 3 & 4mm

Nouveau essais, il faut toujours un plomb à l'avant mais 20 gr suffisent à condition de les mettre tout à l'avant...
Ca fait un peu moche, mais je valide et fixe le plomb sur le bouchon avant.

Nouveau essais en baignoire bien sûr ( que ce que c'est pratique un petit soum !!!), et là c'est bon, il est horizontal et assez bas sur l'eau, ça me va...
Je n'ai pas pu faire d'essais de plongée car la baignoire est trop petite, il arrive au bout avant d'atteindre sa vitesse...

Nouveaux essais samedi à St Brieuc dans la piscine

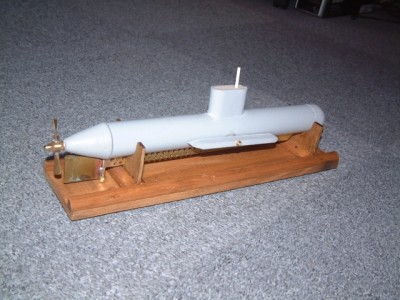

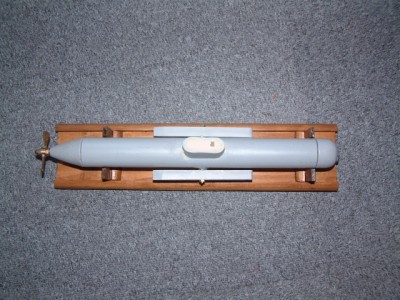

Voici quelques photos du soum-jouet sur son ber :

Bonjour,

Il a une certaine allure ce petit SM.
