Bonjour,

Ouais le bandeau en signature.

C'est Pat qui m'a inspiré
Bonne soirée et bon week-end sous le soleil j'espère!

Ah ? Moi j'ai rien fait

Mais en effet il est superbe

Ouais... Il n'est pas trop mal...



Nâân... J'rigole... Il est bô

Bonsoir

Un soucis avec ce BTS ; probablement un mauvais reglage je n arrive pas a faire fonctionner le FAIL SAVE j utilise une radio F14

Merci d y penser

A+

Pas de souci avec le BTS2 de Nobert B.

Le BTS1, j'ai jamais eu. Mais je pense que c'est pratiquement pareil.

Salut,

Sur la table, selon les radios, le fail safe peut ne pas déclencher du fait que lorsque l'émetteur est éteint, le récepteur reçoit des ondes parasites ce qui fait que le fail safe ne se déclenche pas.
J'ai constaté ce phénomène.
Le récepteur R118 des F-14 récupère pas mal d'ondes parasites lorsque l'émetteur est coupé.

Sous l'eau, ces ondes parasites passeront encore moins que les ondes de la radio et le problème ne se posera plus. C'est du moins la conclusion de ma discussion sur ce sujet avec Norbert Bruggen.

Salut Patrice

Sans aucun doute tu as raison

Merci pour les renseignements

petite explication de ma video

un baxter alimente par deux pompes KAVAN 2 electrovannes

lors du remplissage lampe jaune alumee, la verte s allume lors de la vidange

pour le fin de course : un interrupteur raccorde sur les pines 4 et 5

le schema utilise provient de PATJABIX



Uploaded with ImageShack.us

en fin de course la vidange du balast s effectue pendant 2 a 3 seconde

concernant le detecteur d eau il fonctionne aussi par branchement en parallele sur les pins 4 et 5 en meme temps que le fin de course

pour le fail safe : il s agit d un circuit d essais sans deparasiteur il

il fonctionne sporadiquement sans aucun doute il fonctionnera pour un mieux au montage final et quand le sm sera dans l eau

Voila le resultat des tests effectues

MERCI

A+ Leo

Salut,

La détection fonctionne de 2 façon, à choisir:
1) cela empêche le remplissage du ballast s'il y a de l'eau dans le soum.
2) cela provoque la vidange de manière automatique s'il y a de l'eau.

Donc si ton BTS est réglé sur l'option 2 et que tu mets un plus un switch en fin de gonflage, ton BTS va croire qu'en fin de remplissage, il y a de l'eau (puisque ton switch va devenir passant) et se mettre en vidange jusqu'à ce que le switch ne soit plus passant.

>>> Le switch ne doit pas être câblé sur les bornes de détection d'eau.

A mon avis, il faut le mettre sur les câbles d'alimentation de pompes.

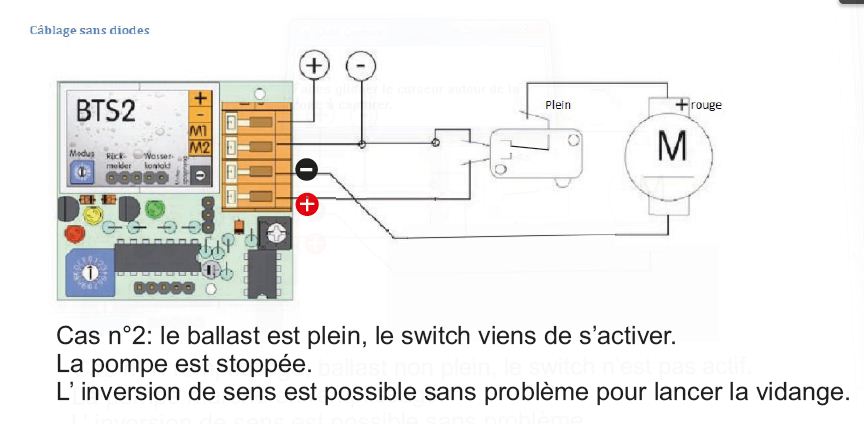

Voici un câblage qui devrai marcher, avec l'explication:
(les spécialistes du câblage voudront bien confirmer que ça fonctionne )

Super toutes ces informations
