Système de ballast à poche

[papy94]

bonjour

l'idée est super , et le fonctionnement est top, joli travail

le seul point négatif, et encore cela dépend du model, est peut être la taille du débitmètres, mais a part cela

[rvN69]

Joli projet !
On est d'accord que c'est un test sur table car ballast en bouteille d'eau minérale, radio en GHz, ça marche pas forcément en vrai...
Quel est le budget des différents éléments ?
Je suis en train mettre au point cette fonction avec une carte électronique, mais pour piloter 2 ballasts (AV et AR) pilotés par une voie du Tx sur un manche
viewtopic.php?f=10&t=4612

J'imagine que ce serait possible de piloter 2 ballasts : Est-ce qu'un arduino peut piloter 2 variateurs ? (combien d'E/S restent disponibles ?)

[loic77]

bonjour

l'idée est super , et le fonctionnement est top, joli travail

le seul point négatif, et encore cela dépend du model, est peut être la taille du débitmètres, mais a part cela

bonsoir,
j'attends avec impatience mon colis afin de faire un test et ensuite de l'installer dans mon U-47 Robbe. Pas mal de travail en perspective car je dois refaire toute la platine intérieure à partir de pièces imprimées 3D et d'installer tout cela au chausse pieds
Pour utiliser depuis deux ans maintenant un système de remplissage et de purge des poches / réservoirs de mon Rafale RC, je suis très confiant sur ce qu'a développé Gaëtan
a suivre

[papy94]

Si je peux me permettre, j'ai refais tout l'intérieur de mon U47 en PLA, et si je devais le refaire ,ce serait en ABS, les pièces fine on tendance a être cassante avec le temps

mais je pense que tu dois t'y connaitre

[loic77]

Si je peux me permettre, j'ai refais tout l'intérieur de mon U47 en PLA, et si je devais le refaire ,ce serait en ABS, les pièces fine on tendance a être cassante avec le temps

mais je pense que tu dois t'y connaitre

Bonjour Thierry,
le soum c'est comme le jet rc, humilité avant tout et je n'ai rien à t'apprendre après lecture de tes posts

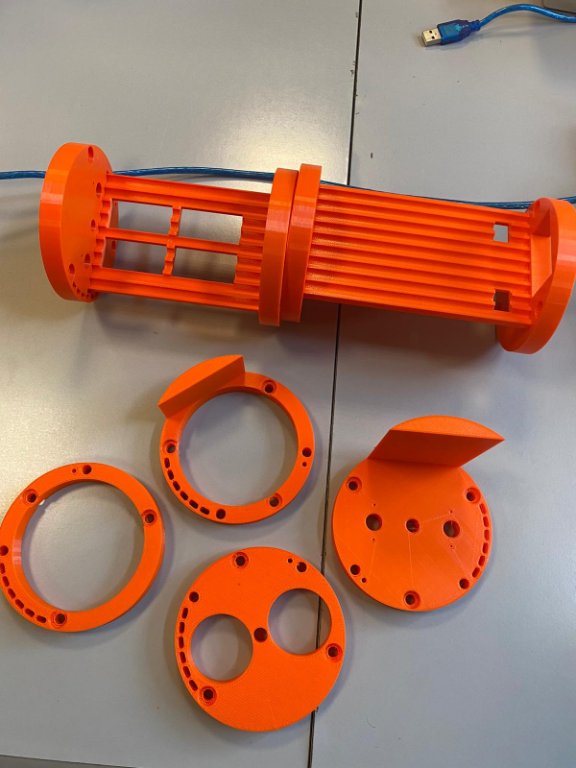

Effectivement PLA reste un matériau fragile mais je vais renforcer les parties soumises à effort, notamment celle qui permet le serrage.

A suivre

[papy94]

salut

costaux les couples, mais tu as raison je pense

puisque tu vas y mettre un arduino ,je crois

Dans un de tes couples avant et arrière, penses a mettre un emplacement (passage de fil ou autre) pour détecter si il y a de l'eau dans ton compartiment

[papy94]

re

heu !!

non 2 fils (signal et négatif) avec pull-up interne

//Declaration
const int Sonde_INT = 4; // Declare le detecteur_AR sur le pin D4
volatile int Etat_Sonde_INT = 0; // Declare la variable etat du detecteur_INTerieur

void setup(){
//------- detecteurs d'eau ----------- Declare le pin en entree & Activation des pull-up interne
pinMode(Sonde_INT, INPUT); digitalWrite(Sonde_INT, HIGH);
}


void loop(){

if (digitalRead(Sonde_INT)) { Etat_Sonde_INT=0; } else { Etat_Sonde_INT=1; } // D4

....
}

[tahiti]

Bonjour,

Je vous partage un système perso fraichement mis au point pour Loic77.
A base d'Arduino micro et 400 lignes de C.

https://www.youtube.com/watch?v=kFJEp1Z1X04

https://www.youtube.com/watch?v=aOQUzad-rak

https://www.youtube.com/watch?v=zN5NPBPFTMQ

Beau boulot .

[Franswah]

Bonjour
Je cherche un système simple pour détecter que la poche est vide afin de ne pas faire tourner la pompe de vidange à vide ...
La poche est placée dans un raccord droit PVC dia 100, quand elle est pleine elle appuie sur un contacteur fixé dans le PVC, on ne peut pas plus simple.
Par contre, dans l'autre sens !!!
Merci
Bien cordialement

[papy94]

bonjour

pour un ballast plein ,un contacteur suffit, mais il est vrai que pour un ballast vide, pas si simple

j'avais testé avec un arduino, un simple contact avec pullup dans le tuyau entre la pompe et le ballast, cela fonctionne,

mais je pense que par sécurité, il faudrait mieux faire une sorte de petite boite étanche entre la pompe et le ballast et y mettre les 2 fils de l'arduino celui-ci couperait la pompe quand elle est en mode vidange si plus d'eau a aspirer du ballast ,je confirme que les pignons en plastique de certaine pompe n'aimes pas la surchauffe du carénage de la pompe

si tu regardes ici et que tu veux t'arracher les cheveux , en bas le contacteur Nano D3, c'est lui qui détecte l'eau dans le tuyau de mon U47

bon courage
