Salut,
En parallèle de l'organisation de Jonzac 2011 j'ai un peu bossé sur la partie avant du XXI notament sur le mécanisme de déploiment des barres avant et leur inclinaison.
Cette partie avant recevra deux autres motoréduteur pour l'ouverture des tubes lances torpilles et peu être le largage de torpille. Le réservoir d'air comprimé et peut être le compresseur. Je ne sais pas encore sir je le loge au milieu ou à cette endroit. Complètement à l'avant on peut voir le piston avant d'équilibrage.
Il manque sur les photos le servos de commande du piston avant. Il y a la barre avant gauche un peu plus longue que la droite car je n'ai pas pris le temps de la mettre à bonne longueur.
Petite video de démonstration:
Type XXI 1/40 - U2518
Re: Type XXI 1/40
- Pièces jointes
-

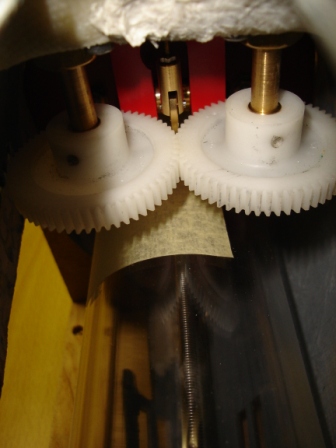

- Mécanisme de sortie des barres avant
-

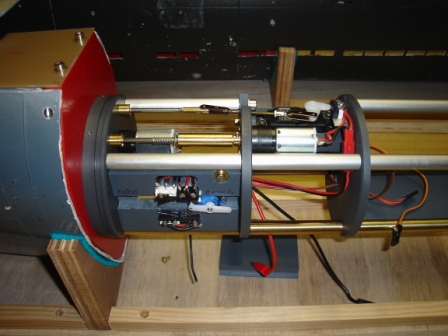

- Le servo de commande d'ouverture des barres avant. Il manque le servo de commande du piston avant.
-

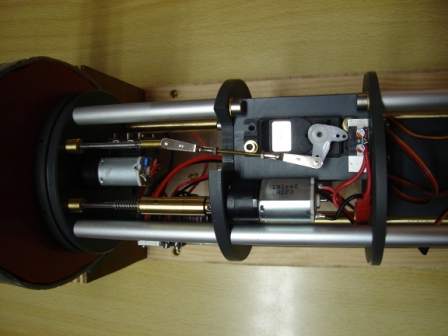

- L'électromécanique
-

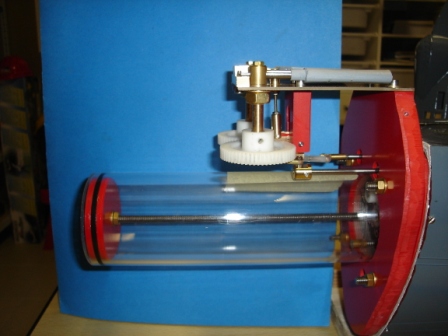

- Le piston d'équilibrage avant
-

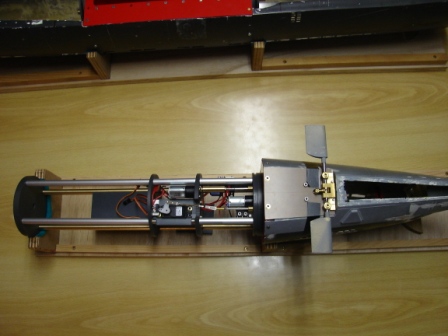

- La partie avant
Re: Type XXI 1/40
La vitesse de déploiement semble réaliste et sans à coups.
Bravo.
Bravo.
Mes sous-marins en état de marche :
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.
Re: Type XXI 1/40
Parfait, ton modèle bien chiadé
http://www.youtube.com/watch?v=ZJl3SatEC50
http://www.casimages.com/galerie.php?id=51811h53149
un Alfa 1/48, un U206 1/32, un Triomphant 1/100, un Sturgeon 1/96, un Akula 1/96
le petit sous marin de Spirou au 1/11
http://www.casimages.com/galerie.php?id=51811h53149
un Alfa 1/48, un U206 1/32, un Triomphant 1/100, un Sturgeon 1/96, un Akula 1/96
le petit sous marin de Spirou au 1/11
Re: Type XXI 1/40
j'aime
Arnaud.
" Je ne suis pas ce que l'on appel un homme civilisé!! Jai rompu avec la société toute entière pour des raisons que moi seul ai le droit d'apprécier; je ne répond donc plus à ses lois et vous interdit de les invoquer devant moi"
Nemo
" Je ne suis pas ce que l'on appel un homme civilisé!! Jai rompu avec la société toute entière pour des raisons que moi seul ai le droit d'apprécier; je ne répond donc plus à ses lois et vous interdit de les invoquer devant moi"
Nemo
Re: Type XXI 1/40
+1 avec les autres, belle mécanique et fonctionnement réaliste : Bravo
Sous marin imaginaire en PVC (désarmé)
Hunley en métal au 1/8
Kilo au 1/144
Un Subracer
Jouets pour mes petits-enfants
Hunley en métal au 1/8
Kilo au 1/144
Un Subracer
Jouets pour mes petits-enfants
Re: Type XXI 1/40
Merci, effectivement je ne voulais pas mettre de servos pour le déploiment des barres car c'est bien trop rapide et pas réaliste.
Re: Type XXI 1/40
Salut,

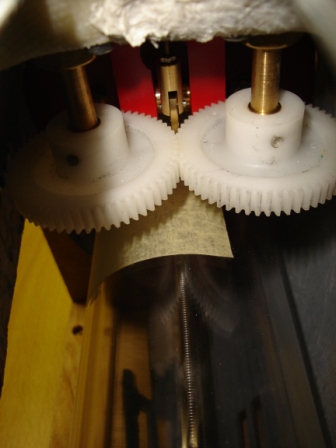

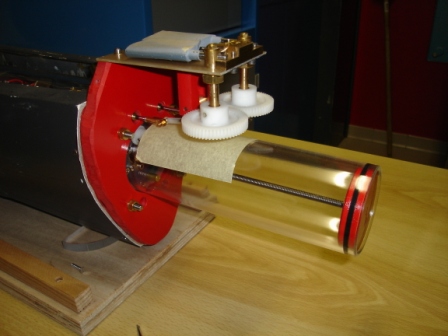

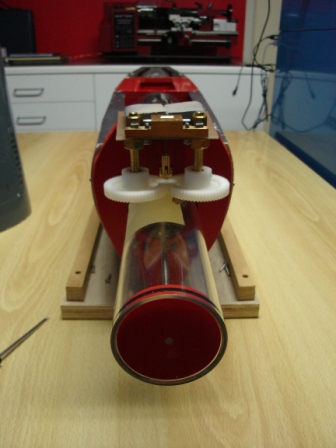

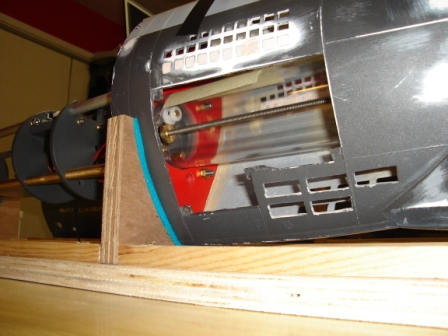

J'ajoute 3 photos qui permettent de mieux voir le mécanisme dans la coque avant.
Maintenant je vais m'attaquer à la finalisation de la partie centrale. Je compte faire un moule de cette pièce pour la refaire en fibre Epoxy. Peut être que le sous marin sera étanche pour Jonzac, ce qui me permettra de faire un teste d'étanchéité. Mais c'est vraiment peut être!
J'ajoute 3 photos qui permettent de mieux voir le mécanisme dans la coque avant.
Maintenant je vais m'attaquer à la finalisation de la partie centrale. Je compte faire un moule de cette pièce pour la refaire en fibre Epoxy. Peut être que le sous marin sera étanche pour Jonzac, ce qui me permettra de faire un teste d'étanchéité. Mais c'est vraiment peut être!
- Pièces jointes
-
-
-
Re: Type XXI 1/40
Salut,

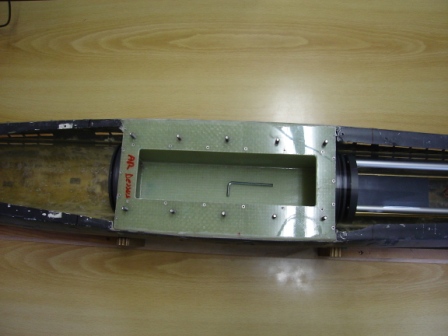

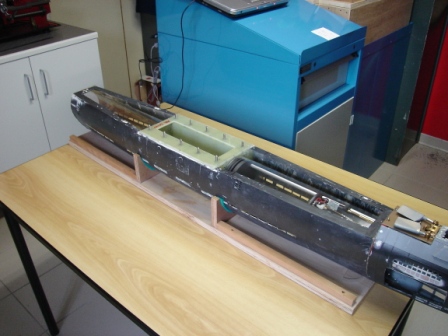

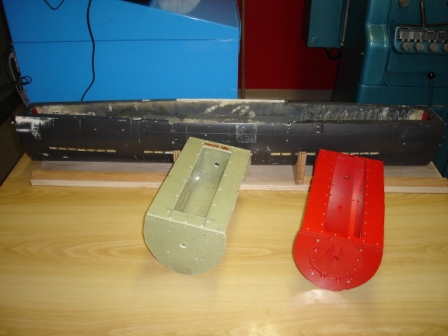

Voici les dernières avancées du XXI, sous le conseil de certains d'entre vous j'ai refait la partie centrale en fibre Epoxy. Elle était à l'origine en PVC mais la différence de matière entre la coque et cette pièce aurrait pu causer des problèmes de collage.
J'en ai aussi profité pour refaire les couple de la même matière.

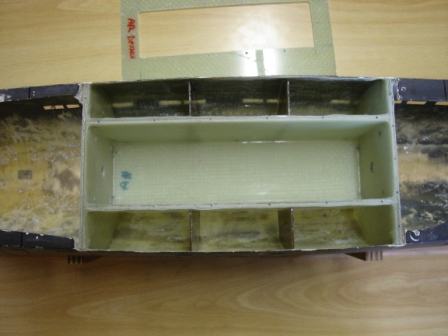

Bref la partie centrale est maintenant en place et coller. Elle intègre le ballast principale et le logement des aériens. Elle fait aussi la liaison entre l'avant et l'arrière. J'ai cloisonner le ballast afin d'optimiser la stabilité du modèle en navigation.
Je ne pense pas faire d'essai d'étanchéité à Jonzac, il aurait pu mais je ne veux pas bacler des étapes.
Les images:
Voici les dernières avancées du XXI, sous le conseil de certains d'entre vous j'ai refait la partie centrale en fibre Epoxy. Elle était à l'origine en PVC mais la différence de matière entre la coque et cette pièce aurrait pu causer des problèmes de collage.
J'en ai aussi profité pour refaire les couple de la même matière.
Bref la partie centrale est maintenant en place et coller. Elle intègre le ballast principale et le logement des aériens. Elle fait aussi la liaison entre l'avant et l'arrière. J'ai cloisonner le ballast afin d'optimiser la stabilité du modèle en navigation.
Je ne pense pas faire d'essai d'étanchéité à Jonzac, il aurait pu mais je ne veux pas bacler des étapes.
Les images:
-
Patjabix
- Modérateur
- Messages : 5052
- Inscription : 06 janv. 2010 00:13
- Localisation : Savas (Ardèche)
Re: Type XXI 1/40
Salut Richard,
Content de voir que ça avance
Tu nous l'amèneras quand même à Jonzac pour nous le montrer ?
Content de voir que ça avance
Tu nous l'amèneras quand même à Jonzac pour nous le montrer ?
A+
Pat, membre de la guilde des racleurs de fond
Pat, membre de la guilde des racleurs de fond
Re: Type XXI 1/40
Oui bien sure, il sera exposé!
