Re: To be U96 or not to be U96 that is the question

Message par olgemaba »

Bravo mon poto ! Belle modif ! :Up: vivement la suite ! ;)
Listen to music and have Fun !
Haut
Avatar de l’utilisateur
Rackham
Messages : 2742
Inscription : 23 janv. 2010 18:43
Contact :
Contacter Rackham

Re: To be U96 or not to be U96 that is the question

Message par Rackham »

Merci pour vos encouragements :)
voici la suite ... pour la mise en place de tube lance torpille (TLT)

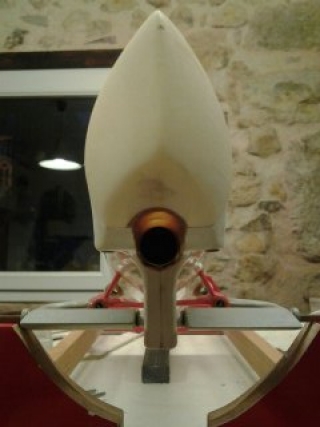

je rappelle que nous sommes à la poupe , il y a qu'un seul tube torpille et celui ci disposé juste entre les 2 gouvernes de direction ! donc attention à bien vérifier l'alignement :ugeek:

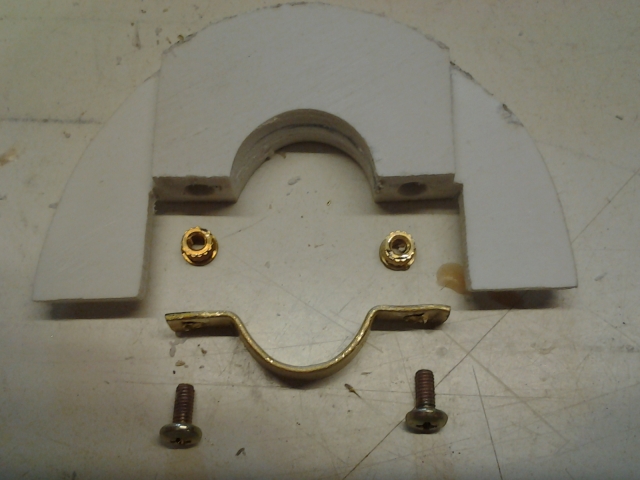

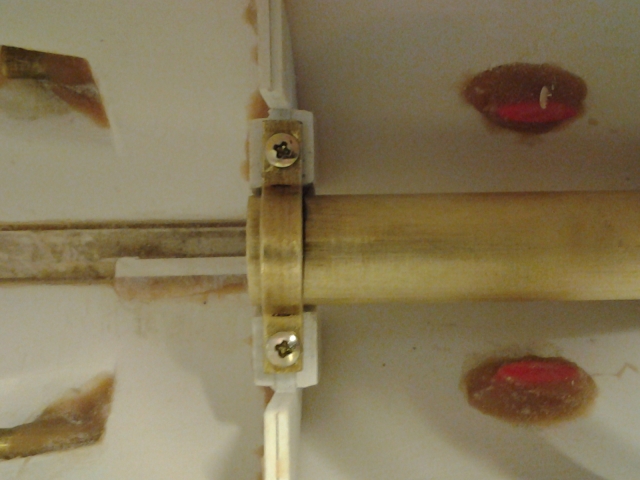

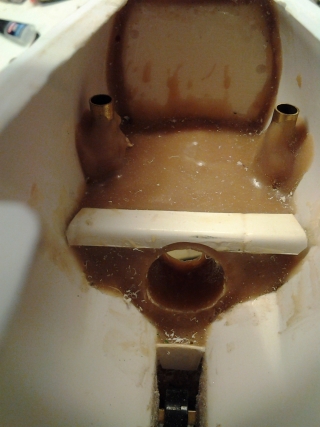

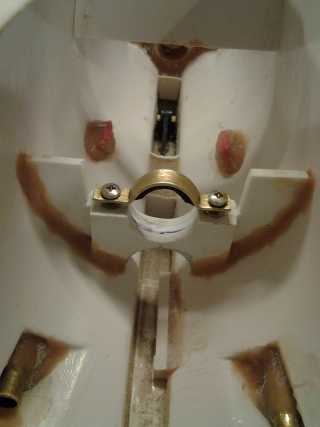

pour commencer je prépare l'assise du tube dans son emplacement ainsi que la fixation qui va bien

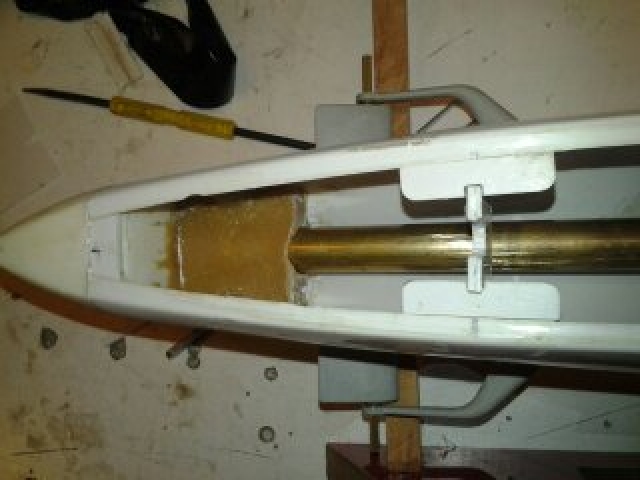

Nous allons maintenant reconstruire le couloir d’accès du tube en laiton et ainsi fixer définitivement le bloc en résine de la poupe... mais surtout rendre démontable le TLT pour de futures maintenances ;)

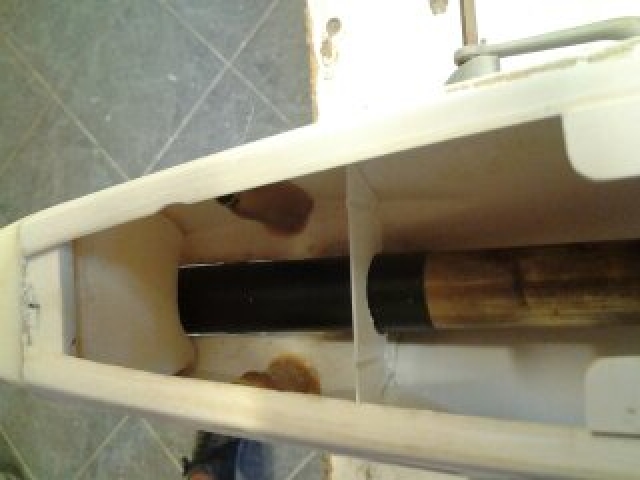

Je rajoute du scotch (noir sur la photo ) pour un démoulage plus facile du tube

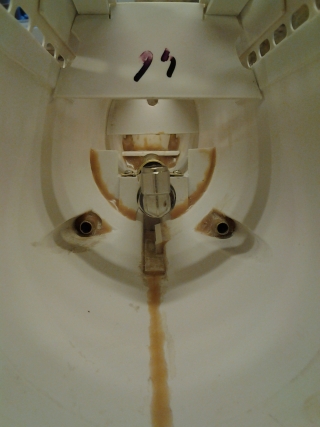

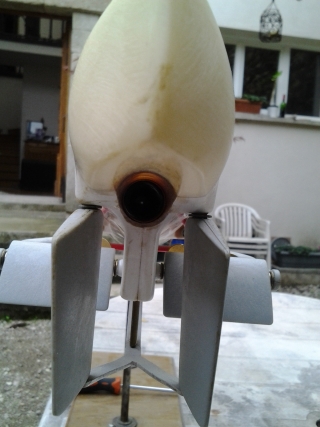

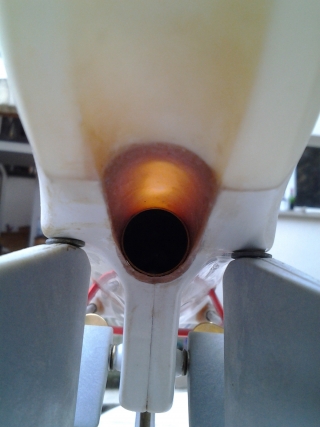

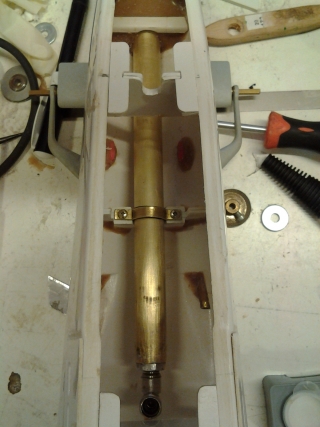

Mise en place provisoire du tube dans son socle

Image Image

Vous avez surement remarqué le coude chromé à l’extrémité du tube laiton , c'est la connectique auto bloc des durites de gaz ...
mais nous en reparlerons plus tard sur le chapitre des TLT avant 8-)

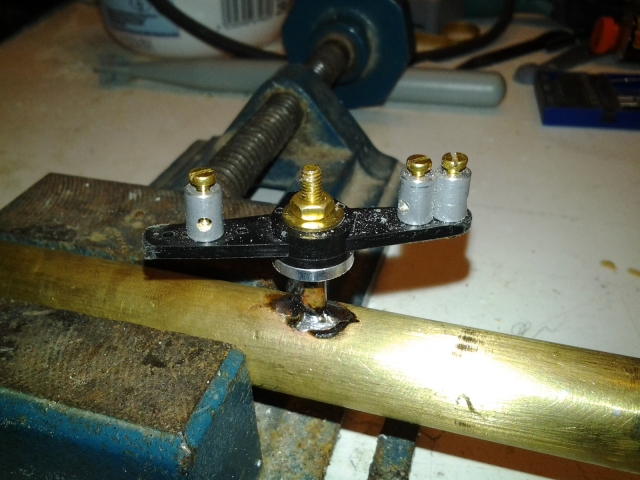

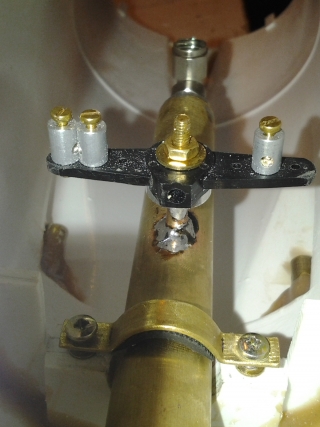

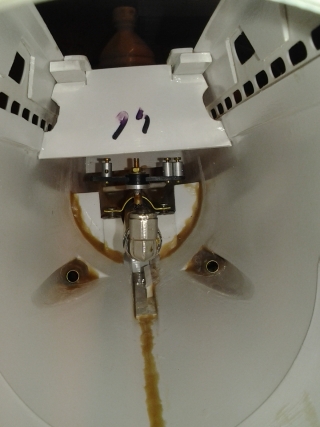

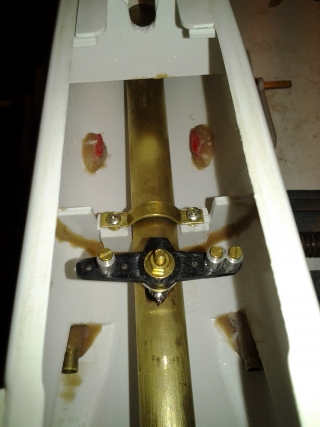

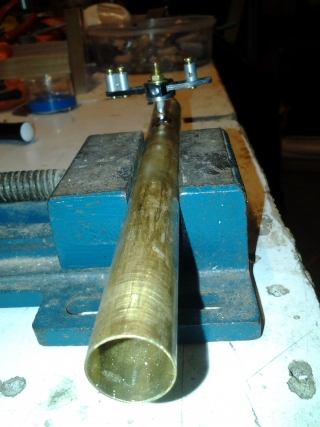

pour l'instant petite bricole sur le tube ... en effet j'ai été obligé de couper le palonnier de direction pour la mise en place du TLT . Il faut maintenant le remettre ; mais cette fois sur le tube car il n'y a plus de place :frust:

Image Image
Image Image
Image Image
Image Image
Haddock : Messieurs, Cet homme est innocent : Tintin nous l’a dit. Allez-vous lui laisser ces menottes… et l’empêcher d’aller me chercher une bouteille de cognac ?
Haut
Avatar de l’utilisateur
MG
Messages : 3399
Inscription : 31 janv. 2010 19:46
Localisation : Gard
Contact :
Contacter MG

Re: To be U96 or not to be U96 that is the question

Message par MG »

Vraiment Top :Up: ( si je dois me faire remonter les fesses c'est sur je viens te voir ) :lol: tu as des doigts en OR mon Déde :mrgreen: Bisous
le mieux est l'ennemi du bien
Haut
Avatar de l’utilisateur
Geeks
Messages : 3593
Inscription : 03 juil. 2010 21:04
Localisation : Brive la Gaillarde (Correze 19)

Re: To be U96 or not to be U96 that is the question

Message par Geeks »

Jolie :Up:

Dis, avec la colle, dans la partie arrondis, tu à renforcé ? :?
A défaut d'avoir la science infuse, j'infuse la science. - Racleur de fond depuis Pons 2014.
Sous-marin en état de repos sur cale : Minimog 01
Haut
Avatar de l’utilisateur
GILLES
Messages : 1257
Inscription : 27 juil. 2010 18:43
Localisation : MARTIGUES (13)

Re: To be U96 or not to be U96 that is the question

Message par GILLES »

Eh bien c'est très jouli tout ça ! :Up:
Haut
Avatar de l’utilisateur
mickey60
Messages : 1506
Inscription : 12 janv. 2010 23:53
Localisation : cenpuis (60)

Re: To be U96 or not to be U96 that is the question

Message par mickey60 »

Pour moi,fini les blagues ;) ....... c'est du super top !!! ton boulot :Up: :Up: .
Bravo camarade :applaudi: :applaudi: .
A+
Michel.
Ma 1ére réalisation:
Albator,sous marin imaginaire en pvc.
Mon futur projet :
Css Hunley en zinc au 1/10, en construction.
Haut
Avatar de l’utilisateur
Jacky-Soum
Messages : 2229
Inscription : 02 févr. 2010 20:19
Localisation : La GUERCHE sur L'AUBOIS, région centre

Re: To be U96 or not to be U96 that is the question

Message par Jacky-Soum »

Salut Dédé ! ;)

Joli !!! :Up: :applaudi:

On va pouvoir faire des concours de prouts.. :mrgreen: euh non... de tir de torpilles arrière !! :siffle: :lol:
D'ailleurs, j'aime bien quand on met la torpille en place... :siffle: :mrgreen: :lol: :lol:
Genre suppositoire qu'on pousse du bout du doigt .... :mrgreen: :mrgreen: :lol: :lol:

Amicalement de jacky-Soum :trinque:
"Où mon chapeau passe, la pluie trépasse !"
"La SOUS-MARINITE aigüe est une maladie virale très contagieuse !"
"Heureux possesseur du LAUBIE ex U766"
"Le poseur de mines RUBIS des FNFL en construction..."
Haut
Avatar de l’utilisateur
coaxial
Messages : 3673
Inscription : 23 janv. 2010 19:35
Localisation : saint orens 31

Re: To be U96 or not to be U96 that is the question

Message par coaxial »

Joli ce TLM :lol:
Moins je réfléchis plus fort et plus j'agis moins vite
Les bons crus font les bonnes cuites => Pierre Dac .
.... la simplicité est-ce bien la plus simple solution ..........?
La femme est l'avenir de l'homme .
Haut
Avatar de l’utilisateur
olgemaba
Messages : 1181
Inscription : 06 nov. 2012 13:09
Localisation : Gard
Contact :
Contacter olgemaba

Re: To be U96 or not to be U96 that is the question

Message par olgemaba »

Trop top ! :Up: ...avec un bon 15 bar de pression au cul ça va degommer grâââve ! :D :D
Listen to music and have Fun !
Haut
Avatar de l’utilisateur
pierre
Messages : 3691
Inscription : 08 janv. 2010 12:42
Localisation : Créteil (94)

Re: To be U96 or not to be U96 that is the question

Message par pierre »

Ouais, comme on dit, ça va chier des bulles. :lol: :lol:

Rien à dire sur le boulot, mais c'est vite torché :mrgreen:
Mes sous-marins en état de marche :
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.
Haut
