Re: Mon 1200 t le Narval

Message par Sinago86 »

Merci pour vos réponses , ça fait plaisir :Up:
suite à la remarque de solo concernant les gouvernes ce serait bien si c'était pareil pour le schorkel car je ne le trouve pas érigé et en bon état ; il est toujours plié cause accident et on ne voit rien. :lol:
Actuellement toute la partie AR est fonctionnelle ; l'électronique AV est à refaire car elle a cramé suite aux problèmes du codeur ; le compresseur à rendu l'âme aussi : la couronne plastique d'entrainement du piston a perdu ses dents lors des essais .
Et pour couronner le tout le véhicule qui a emmené mes bateaux dimanche est resté sur place pour cause de panne :frust: : apparemment une suchauffe suite à une fuite de liquide refroidisseur ; j'attends des nouvelles fraiches :mrgreen:
Donc tout va bien :excited:
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
Sinago86
Messages : 750
Inscription : 24 janv. 2010 11:49

Re: Mon 1200 t le Narval

Message par Sinago86 »

Bonjour tout le monde
ça y est j'ai redémarré les réparations sur les barres Av du Narval . Je me demande quand je vais m'en sortir :( , car à peine une réparation est effectuée que je découvre un autre souci : :o le treuil Mammouth que je possède depuis très longtemps mais non en service s'avère beaucoup plus fragile que la description de l'époque le décrivant :?: .
La pignonnerie du potentiomètre de recopie est elle même usée : les roues dentées sont en plastique semi dur et se sont usées malgré un fonctionnement libre :evil: . Après avoir complètement modifié l'intérieur du treuil, je refabrique une démultiplication neuve avec des engrenages récupérés sur des lecteurs de cassettes :frust:
Tous ces travaux car j'avais étanchéisé la sortie du treuil :D et que ça marchait.
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
Sinago86
Messages : 750
Inscription : 24 janv. 2010 11:49

Re: Mon 1200 t le Narval

Message par Sinago86 »

Bonjour tout le monde,
et l'hélice de l'Argonaute est celle du Narval après refonte. Les Narvals ont servi à beaucoup d'expériences.
Cet hiver j'ai cogité sur les aériens et grace à un système de déplacement par vis hélicoÏdale à grand pas d'une tête d'imprimante il me suffit de 3 tours de treuil pour monter et descendre le schnorkel qui dépasse du kiosque de 12 cm.
La tête du schnorkel n'est toujours pas réalisée car je n'est pas de photo exploitable :cry:
Avec la fin de l'hiver le modélisme va repartir à fond.
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
Teba
Modérateur
Messages : 7003
Inscription : 06 janv. 2010 00:53
Localisation : Le Thor (84)

Re: Mon 1200 t le Narval

Message par Teba »

Bonjour, :)

ça y est, le chantier redémarre ?
Avatar de l’utilisateur
Sinago86
Messages : 750
Inscription : 24 janv. 2010 11:49

Re: Mon 1200 t le Narval

Message par Sinago86 »

Eh oui Téba ça recommence mais il n'y a pas que ça ; la famille (un bricoleur c'est recherché) :bave: et puis la maison il faut s'y remettre , car il n'y a pas que le proprio qui se décrépit :evil: :cry: et les autres modèles réduits , faut les entretenir et il y en a 15 qui naviguent et s'exposent à tour de rôle , tu connais mon blog :!: Et puis le plus important : la sieste faut prendre le temps de la faire ; ça compte ça aussi :D :D :applaudi:
ouf, ça y est
ouf, ça y est
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
Sinago86
Messages : 750
Inscription : 24 janv. 2010 11:49

Re: Mon 1200 t le Narval

Message par Sinago86 »

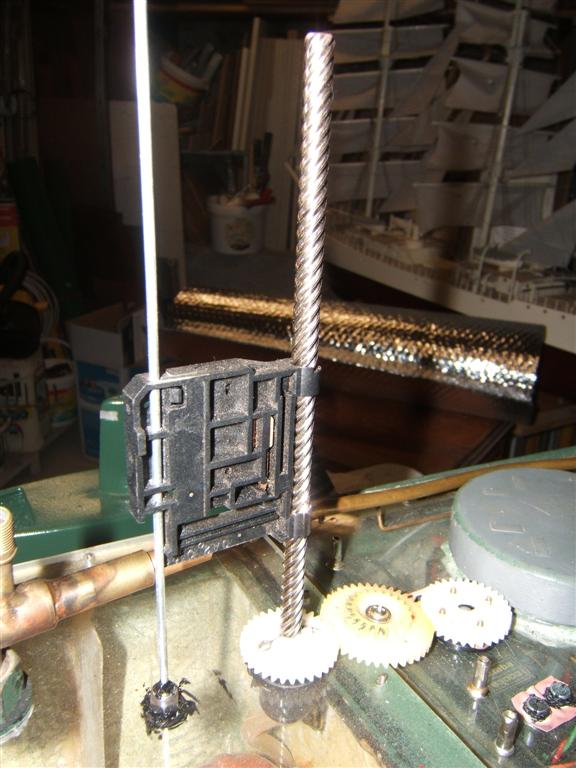

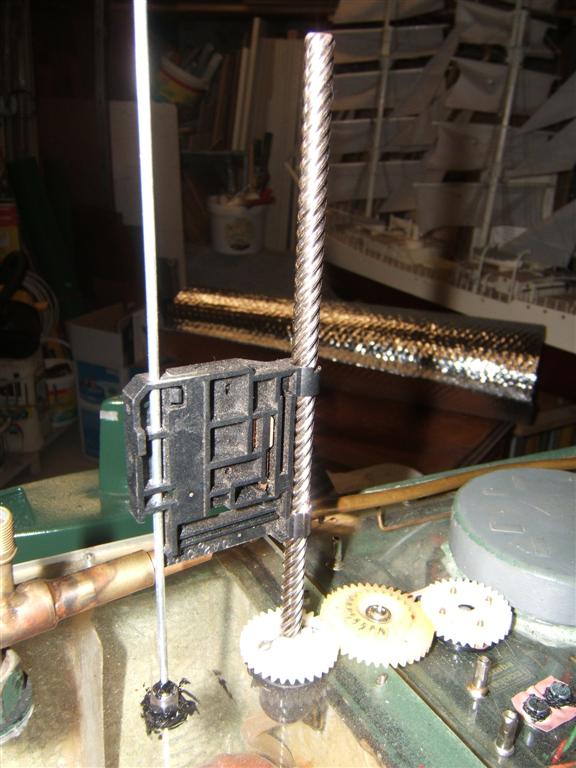

Une vue du système de hissage des aériens ; et le schnorkel sera fonctionnel car le tube de hissage est branché sur une durite silicone libre qui suivra le mouvement du mécanisme.
La vis et le guide sont en acier inox et le servo se trouve à côté du bouchon
La vis et la tige de guidage sont fixés sur le capot du ballast et étanchéisés. La partie grise est le porte-tête d'impression réduit à sa plus simple expression et encore modifiable car il est en résine .
Pièces jointes
DSCF8740 (Large).JPG
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
pierre
Messages : 3691
Inscription : 08 janv. 2010 12:42
Localisation : Créteil (94)

Re: Mon 1200 t le Narval

Message par pierre »

Issu d'un lecteur de cd rom ?
Mes sous-marins en état de marche :
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.
Avatar de l’utilisateur
Sinago86
Messages : 750
Inscription : 24 janv. 2010 11:49

Re: Mon 1200 t le Narval

Message par Sinago86 »

Bonsoir ,
non , la vis provient d'une imprimante dans les premiers modèles sortis et je ne me rappelle plus la marque :? . A l'origine la vis était entraînée par un moteur avec une démultiplication . Les lecteurs de CD sont nettement plus fragiles , même les modèles anciens . Je n'ai pas intéret à me louper car ce sera cuit :( . Mais malgré un seul guidage il n'y a pas de jeu et le fonctionnement est très doux. :Up:
jean-Charles
Blogs.fr Mes petits bateaux
inactif depuis été 2014
Avatar de l’utilisateur
Patjabix
Modérateur
Messages : 5052
Inscription : 06 janv. 2010 00:13
Localisation : Savas (Ardèche)

Re: Mon 1200 t le Narval

Message par Patjabix »

Les systèmes sur les imprimantes ont bien changé depuis... C'est pas mal d'avoir récupéré cela :Up: :Up:
A+
Pat, membre de la guilde des racleurs de fond
Image Image
Avatar de l’utilisateur
Arethuse
Messages : 1626
Inscription : 25 janv. 2010 10:20
Localisation : 07 130 st péray

Re: Mon 1200 t le Narval

Message par Arethuse »

Bonjour Sinago 8-) , je n'ai pas bien compris pour l'hélice , Argonaute qui un type Aréthuse sous-marin de chasse 400t n'a qu'une seul hélice :Up: ok mais les type Narval eux avait deux hélices si ma mémoire ne me fait pas défaut .. :shock:
voir les photos .. :!:


Image Image
