copier une courbe

[Teba]

Bonjour,

Je vois que certains se demandent comment faire pour copier une courbe sur une coque, ce n'est pas trés compliqué.

Voici un truc de menuisier pour s'approcher de la forme voulue, le menuisier prend un morceau de bois bien sur, nous nous prendrons un carton fort qui ne plie pas trop.

Le carton est posé sur la forme à reproduire, pas à plat (voir photo), et vous passez un crayon ou un stylo bien perpendiculaire à la feuille de carton autant de fois que nécéssaire jusqu'a obtenir la forme désirée, entre chaque coup de crayon, il faut découper suivant le tracé.

Il est évident que plus la forme est arrondie et plus il faut répéter l'opération.

Mes doigts gênaient la vue, j'ai scotché le crayon sur la coque pour un meilleur aperçu.

[Patjabix]

Ca peut servir , merci Teba

[Geeks]

Super Teba
Au moins avec ça je vais pouvoir mieux organisé mon jaune N°2

[Teba]

Bonjour,

En restant dans les courbes et pour les fans de gadgets, il y a la règle flexible.

A vrai dire, je m'en sert trés peu, c'est vraiment un gadget.

[mickey60]

salut
AH, les vieux réflex de "la menuise".j'aurais pas penser à le mettre sur le forum,pourtant ,je pratique souvent cette méthode.

[Geeks]

Oui, pourtant bien utile.

Idem pour la règle qui permet de faire toute les courbes. J'ai la chance d'en posséder une mais pas l'habitue de m'en servir...

[tipiak00]

En dessin technique on se sert aussi des pistolet ou perroquets pour reproduire quasiment toute sorte de courbe

[Sinago86]

Bonjour
le coup du crayon oui !
mais le menuisier se sert d'un outil simple pour faire un tracé compliqué : le trusquin .
on le règle à la plus grande dimension à découper et il n'y a plus qu'a suivre les contours sinueux en gardant simplement la tige de longueur bien parallèle à l'axe de l'objet ; ou la semelle du trusquin bien perpendiculaire à l'axe de l'objet.

[Teba]

Le trusquin ne s'utilise que pour les lignes droites, et de plus, il a besoin d'un angle pour s'appuyer, à la place du crayon sur ma photo, on ne peut pas mettre un trusquin.

Voici comment travaille un trusquin, des courbes seraient plus qu'aléatoires, voire impossibles.

[Pablo]

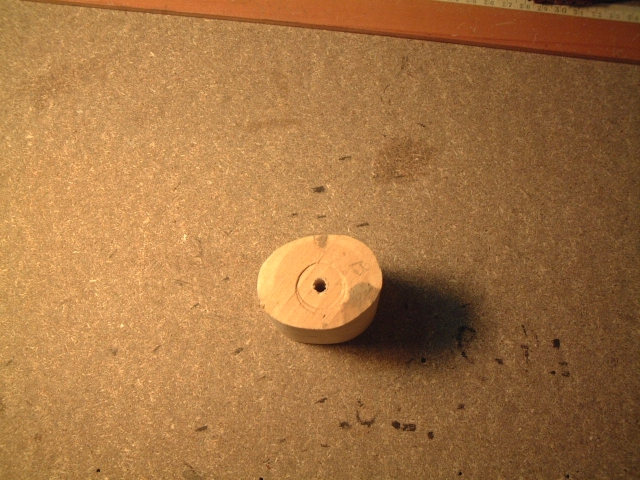

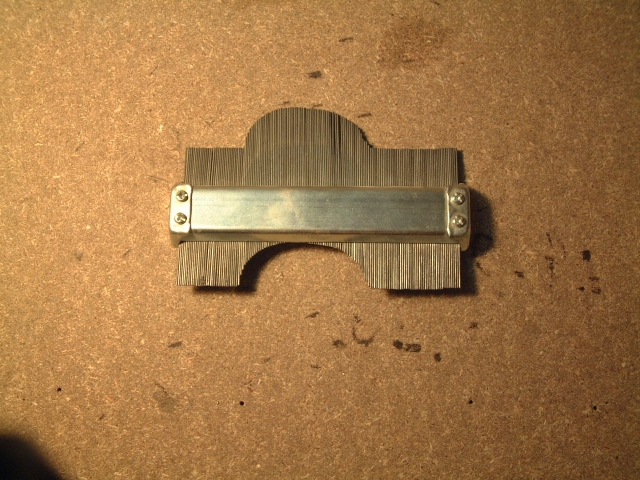

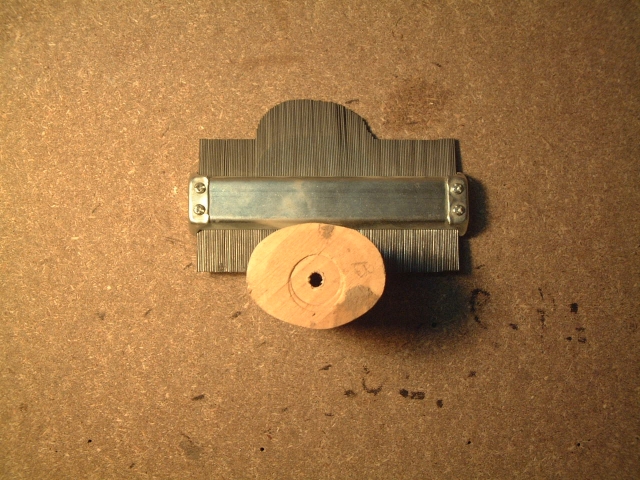

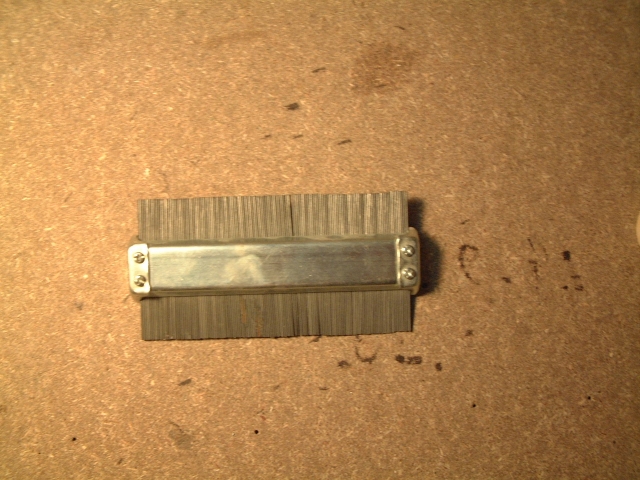

Moi j'utilise un "copieur", sorte de peigne aux dents fines et nombreuses qui peuvent coulisser et reproduire une forme courbe convexe ou concave :
