Re: Le poseur de mines RUBIS

Messagepar Sherco » 23 Mar 2016 22:26

On se rapproche des finitions à ce que je vois...hâte de le voir achevé ce soum!! :bave:

Avatar de l’utilisateur
pierre
Messages : 3563
Enregistré le : 08 Jan 2010 12:42
Localisation : Créteil (94)

Re: Le poseur de mines RUBIS

Messagepar pierre » 23 Mar 2016 22:51

Le baptême est prévu à la Gerche ? :Up:
Mes sous-marins en état de marche :
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.

Avatar de l’utilisateur
Pablo
Modérateur
Messages : 5119
Enregistré le : 06 Jan 2010 12:51
Localisation : (77)

Re: Le poseur de mines RUBIS

Messagepar Pablo » 24 Mar 2016 00:11

pierre a écrit :Le baptême est prévu à la Gerche ? :Up:

J'espère bien qu'on le verra...
Sous marin imaginaire en PVC (désarmé)
Hunley en métal au 1/8
Kilo au 1/144
Un Subracer
Jouets pour mes petits-enfants

Avatar de l’utilisateur
MG
Messages : 3399
Enregistré le : 31 Jan 2010 19:46
Localisation : Gard
Contact :

Re: Le poseur de mines RUBIS

Messagepar MG » 25 Mar 2016 17:02

Alors là ............. il est ......il est .......il est Booooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo :lol:
le mieux est l'ennemi du bien

Avatar de l’utilisateur
olgemaba
Messages : 1176
Enregistré le : 06 Nov 2012 13:09
Localisation : Gard
Contact :

Re: Le poseur de mines RUBIS

Messagepar olgemaba » 27 Mar 2016 02:05

Splendide.... :applaudi:
Listen to music and have Fun !

Avatar de l’utilisateur
gagouze
Messages : 1961
Enregistré le : 24 Jan 2010 22:39
Localisation : Brest (29)

Re: Le poseur de mines RUBIS

Messagepar gagouze » 27 Mar 2016 13:44

Superbe Travail Jacky :Up:

Je vois comme moi que tu sort de ton hibernation :lol:
Etienne
Un Galathée
Un voilier caboteur en construction : Le Narval
Un classe Alfa en construction.

Avatar de l’utilisateur
Jacky-Soum
Messages : 2208
Enregistré le : 02 Fév 2010 20:19
Localisation : La GUERCHE sur L'AUBOIS, région centre

Re: Le poseur de mines RUBIS

Messagepar Jacky-Soum » 31 Mar 2016 13:13

Salut tout le monde et merci encore de suivre ce sujet ! ;)

Désolé d’avoir tardé à poster la suite, mais j’ai subit une coupure totale de téléphone et d’Internet de jeudi 24 Mars après-midi jusqu’à hier, mercredi 30 Mars !!!
Il a fallut plusieurs appels et 2 interventions, la 1ere s’étant « vraisemblablement » soldée par une erreur de câblage et une absence de contrôle final de l’intervention….
Quand on dit que la conscience professionnelle et les compétences disparaissent…. :evil:

Tout d’abord, quelques réponses à vos commentaires ; je crois, en effet, que se sera un beau modèle !
Non pas parce que c’est moi qui le construis, (encore que… :mrgreen:) mais surtout parce que c’est un sous-marin exceptionnel !
Sherco, il est encore tôt pour parler de finitions car il y a les puits de mines à installer, ainsi qu’un tas de trucs divers dont le programme de l’Arduino qui n’est pas vraiment un détail !!!
gagouze, pour l’hibernation, tu parles pour toi !!!
Si tu regardes bien, j’ai posté tous les mois cet hiver….

Et pour répondre à Pierre et Gégé, oui, vous le verrez naviguer à La Guerche le 22 Mai ! :Up:

Et ensuite à Pons, pour tous ceux qui y seront les 28 et 29 Mai !

D’ici là, il y aura encore quelques installations supplémentaires de réalisées…. ;)

Voici donc avec une semaine de retard les « aménagements » qui ont permit au RUBIS de pouvoir enfin naviguer et plonger droit.

Lors du 1er test fin Janvier, le RUBIS s’était retourné tout en flottant à un niveau correct, ce qui démontrait un centre de gravité placé trop haut, mais pas un excès de poids.

Dans ce cas, la méthode de rattrapage consiste à placer juste sous la flottaison des blocs de matière flottante, comme de la mousse de polystyrène ou du Dépron, dont le volume est intégralement compensé par des lests placés le plus bas possible, idéalement dans la quille. :ugeek:

Sitôt dit, sitôt fait !

Dans un premier temps, j’ai cherché à corriger le problème en agissant uniquement sur les extrémités du modèle, afin de préserver libre autant que possible les zones qui recevront les puits de mines.
Ainsi, l’avant a été pourvue de 2 blocs de mousse d’un volume de 90 cm3 chacun…


…Compensés par 2 blocs de plomb, l’un visible ici de 118 grammes et un autre de 200 grammes, fixé provisoirement à l’extérieur pour corriger le manque de poids détecté lors du 1er test.

L’arrière a reçu 4 blocs d’un volume total de 300 cm3…

…Compensés par 1 blocs de plomb de 150 grammes….

…Et d’un autre de 160 grammes , tout deux calés dans la quille.

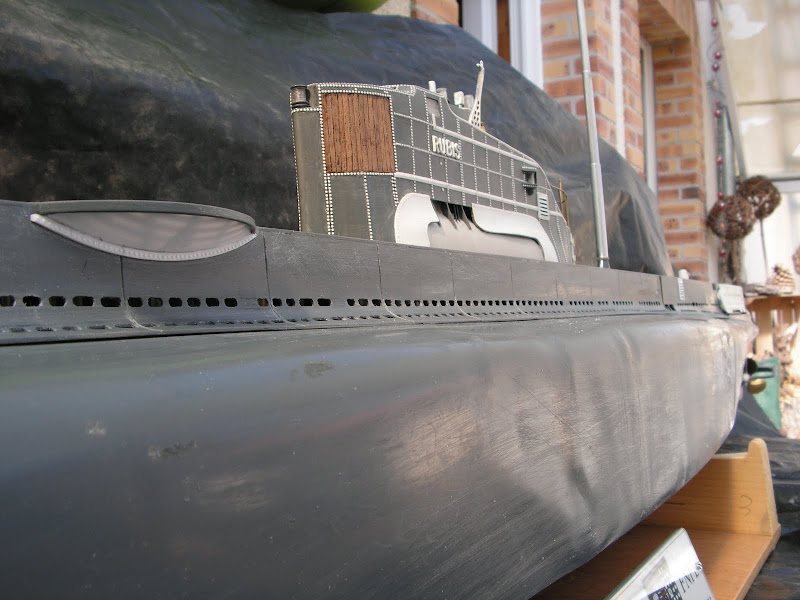

Vendredi 18 Mars, second test de flottaison du RUBIS : en surface, c’est (presque) parfait ! À quelques mm prêt, il est dans ses lignes d’eau et stable, même avec les mâts relevés !

Là, la joie est de courte durée car dés le début du remplissage des ballasts, il prend une gîte d’environ 30°, tantôt à droite, tantôt à gauche, qui ne se résorbe pas lorsqu’il est totalement immergé ! :(

En cause :
le centre de gravité qui est encore trop haut et qui remonte encore lors du remplissage des ballast avec, en plus, un phénomène de « carène liquide » ! :evil:

Aux grands maux, les grands remèdes !!
De toute évidence, du fait de la position du ballast principal au-dessus de l’axe du tube technique, il faut compenser au moins partiellement son volume puisque c’est essentiellement lui qui fait remonter le centre de gravité lors de son remplissage.
Soit au moins 500 grammes de plomb qui ne pourront prendre place que sous la quille.
Et 500 cm3 de mousse qui ne peuvent être placées que dans les zones des puits de mines… :(

Mise en pratique immédiate !
Chaque flanc de coque reçoit 2 blocs d’un volume de 266 cm3 soit au total 532 cm3 à compenser par le lest de quille.


Et pour la quille, pas de détail, rien que du gros !! :mrgreen:
Quitte à rajouter un lest, qui ne peut être qu’extérieur car il est impossible d’y introduire un bloc suffisamment important, j’ai coulé un bloc de 840 grammes, de la longueur de la partie centrale de la coque plus, en réserve, deux autres blocs adaptés à l’avant et à l’arrière de la quille.


Le poids du lest central m’a permit de supprimer les 310 grammes de l’arrière ainsi que les 200 grammes de l’avant et en avant pour le 3eme test !

Mardi 22 Mars 2015, 13h48 : le RUBIS est en surface, presque dans ses lignes d’eau ; il reste un peut de plomb à retirer, ce qui est fait de suite.

Mardi 22 Mars, 17h04 : après le retrait de quelques grammes de plomb à l’avant et une retouche des blocs de flottaison arrière, vu ici de trois quart avant tribord, on constate qu’il est plutôt bien droit ; la flottaison actuelle se situe entre le mini et le maxi, ce qui donne une petite réserve de flottabilité résiduelle, qui ne sera pas de trop car il y a encore du matériel à implanter.

à 17h05, les mâts sont rabattus, paré à plonger.

à 17h06, le ballast extérieur plein, le RUBIS descend bien à plat d’environ 1cm et tout va bien ; à ce niveau, le tube technique est juste à fleur d’eau, confirmant le volume correct de ce ballast.

à 17h07, le ballast principal plein à 80%, le RUBIS est presque totalement immergé, avec juste le nez qui pique un peu.

Mardi 22 Mars 2015, 17h08 : après 7 ans et 2 mois de boulot, le RUBIS est posé au fond et tout va bien !! :bave:
Même s’il n’est pas terminé, c’est déjà une grande satisfaction !


Retour en surface avec l’arrière qui monte un tout petit peut trop vite, confirmant un léger surpoids de l’avant, mais cela ce réglera plus tard ; j’ai même pu procéder à un tir de la torpille arrière avec succès ! :Up:

Certes, il y a encore du boulot, mais là, je suis contant !! :excited:

Dans la foulée, j’ai travaillé sur le lest de quille ; initialement, j’avais pensé le faire amovible, afin de préserver au maximum le côté « maquette » : absent en expo, il suffit de le fixer sous la quille pour naviguer !
Mais, une foi réalisé, j’ai constaté la difficulté à la mettre en place, ainsi que le risque d’abîmer la peinture à chaque manipulation ! :evil:

J’ai donc revu ma copie et fondu un nouveau bloc de plomb en trois parties, beaucoup moins épais (8mm au lieu de 15mm ! ) qui sera fixé solidement et définitivement sous la quille.

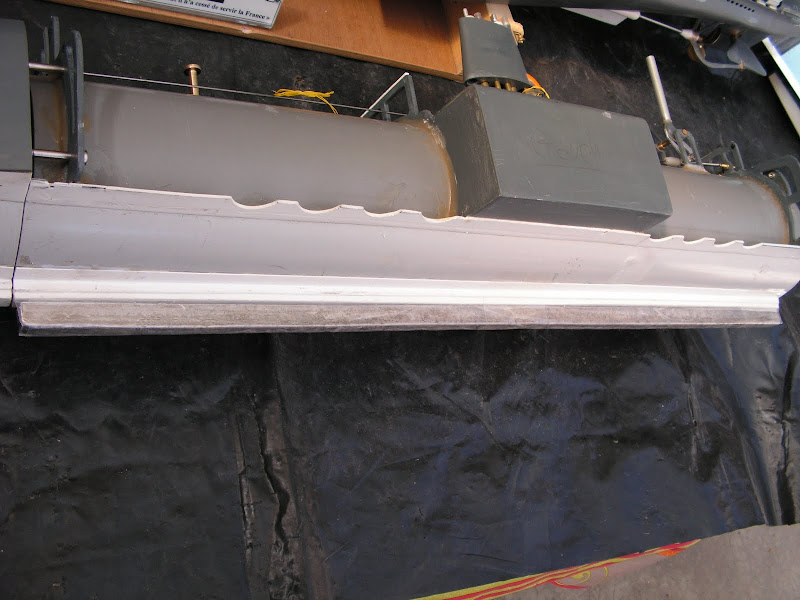

Voici la quille équipée des 3 blocs de plomb ; seul le central est collé, les autres seront fixés prochainement et complétés par une fausse quille qui rendra l’ensemble presque invisible du fait de la faible surépaisseur.
En dessous, le bloc amovible préparé : y a pas photo !!
:o

Allez, une petite dernière avant la suite !!!

Cordialement de Jacky-Soum :trinque:
"Où mon chapeau passe, la pluie trépasse !"
"La SOUS-MARINITE aigüe est une maladie virale très contagieuse !"
"Heureux possesseur du LAUBIE ex U766"
"Le poseur de mines RUBIS des FNFL en construction..."

Avatar de l’utilisateur
pierre
Messages : 3563
Enregistré le : 08 Jan 2010 12:42
Localisation : Créteil (94)

Re: Le poseur de mines RUBIS

Messagepar pierre » 31 Mar 2016 14:28

"Mardi 22 Mars 2015, 17h08 : après 7 ans et 2 mois de boulot, le RUBIS est posé au fond et tout va bien !!"

Moi, je n'aurai pas attendu autant de temps pour le mettre au fond.
Pablo non plus d'ailleurs. :siffle:
Mes sous-marins en état de marche :
Un Surcouf, un Seaview, une Flying sub, un Minisub, un subracer.
Autres modèles : quadricoptère MiniDex amphibie full carbon, Quad Alien 680 pliable slowfly + Gopro
J-Pay quad 250 racer, Hexacoptère Typhoon H Yunnec.

Avatar de l’utilisateur
Sherco
Messages : 223
Enregistré le : 12 Nov 2012 18:03
Localisation : LOIR ET CHER -41- ET DEUX SEVRES -79-

Re: Le poseur de mines RUBIS

Messagepar Sherco » 31 Mar 2016 20:04

Chapeau l'artiste!!! :Up:

Tu ne prévois pas de sécurité avec plomb détachable permettant la remontée... :woow: :lol: ? (je te taquine bien sur....ceci dit quand on connait le "fou" aux commandes... :lol:)

Avatar de l’utilisateur
Richard C
Messages : 393
Enregistré le : 25 Jan 2010 10:07
Localisation : Pons 17800
Contact :

Re: Le poseur de mines RUBIS

Messagepar Richard C » 31 Mar 2016 20:43

Très bon boulot, bravo et après plus de 7 ans de boulots et des plaques de plastique nait un très beau sous marin. J'aime ces moments jouissifs de première immersion!
